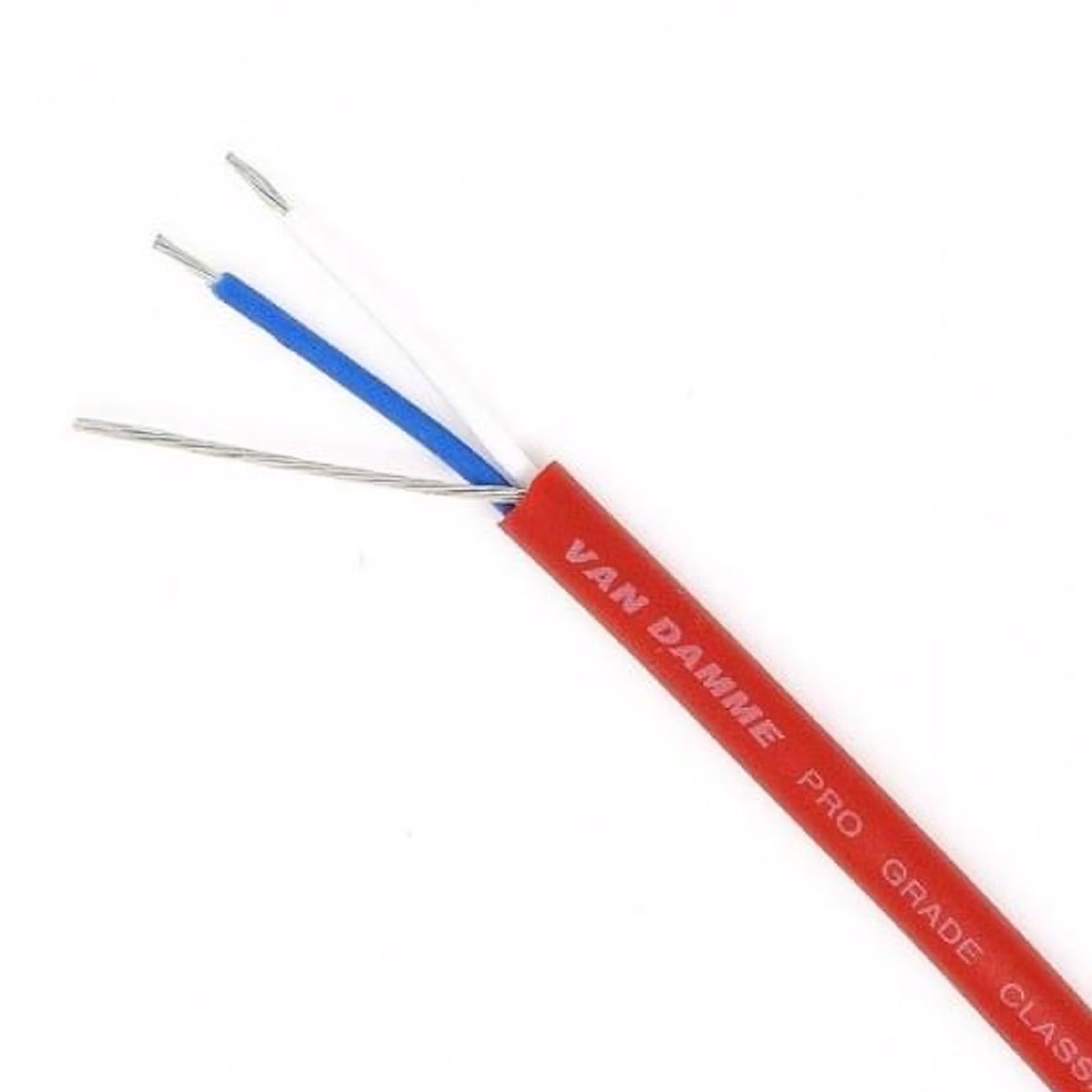

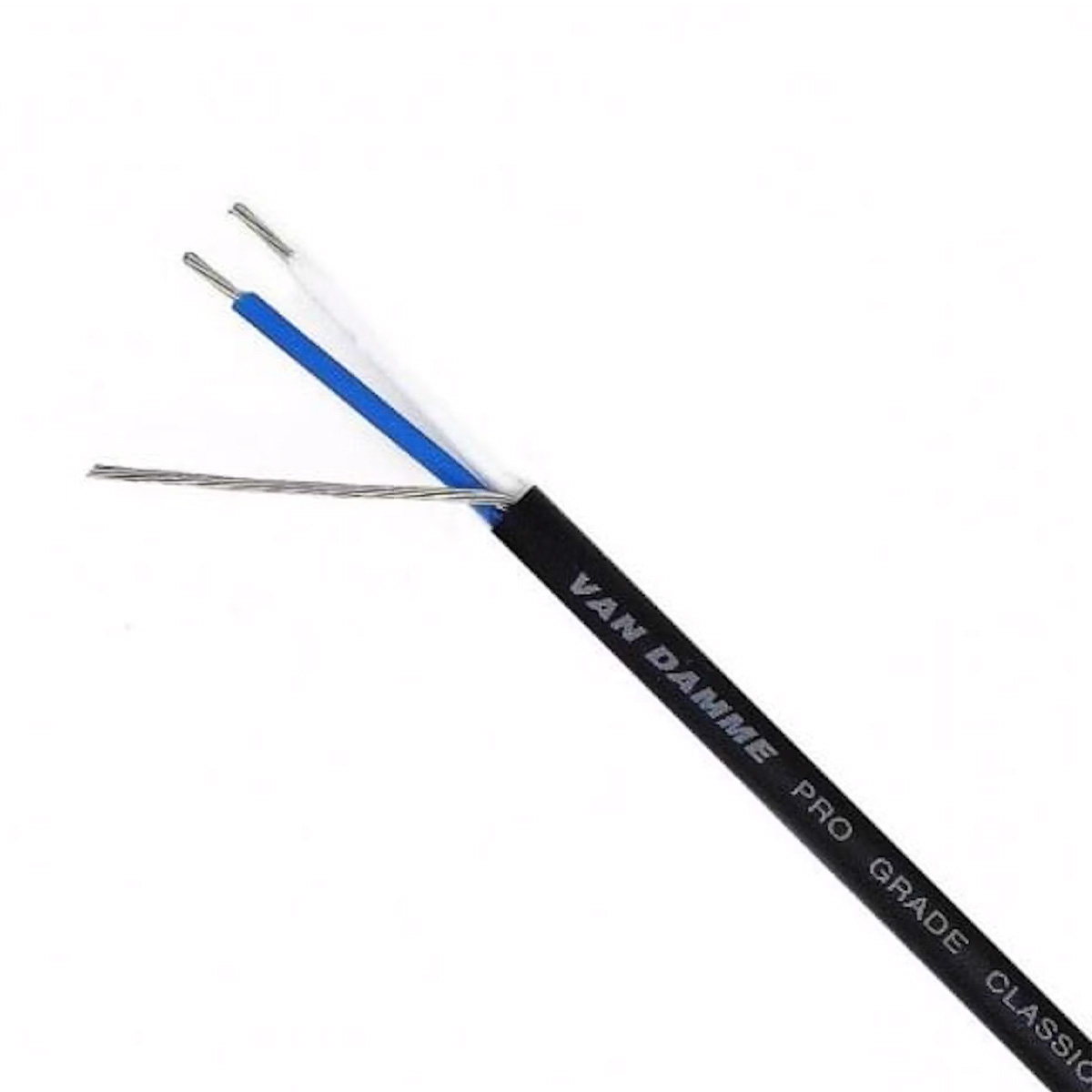

Das Van Damme Pro Grade Classic XKE 1 Pair Installationskabel ist ein mit Folie geschirmtes, verdrilltes Kabel für die Installation und Rack-Verkabelung. Dieser Kabeltyp ist robust, flexibel und sehr einfach zu konfektionieren, da die Folienabschirmung mit dem Außenmantel verklebt ist. Es eignet sich auch für „Bodge Leads“, Adapterkabel und Multipin-Breakouts, bei denen die einzelnen Enden farblich gekennzeichnet oder dauerhaft installiert werden müssen.
Das Kabel dient für interne Rack- und Patchpanel-Verkabelungsstränge und Installationen, die keine LSZH-Mantelmaterialien erfordern. Außerdem kann es als Adapterkabel und für mehrpolige Abzweigungen genutzt werden. Dank des Folienschirms, der mit dem Außenmantel verbunden ist, ist bei der Vorbereitung nur ein Abisoliervorgang erforderlich.
Mechanische Spezifikationen:
- Leitermaterial: 1 x 0.20 mm versilbertes ultra-reines sauerstofffreies Kupfer, 6 x 0.20 mm verzinntes ultra-reines sauerstofffreies Kupfer
- Leitergröße: 7 x 0.20 mm, 0.22 mm², AWG 24/7
- Isolierung: Vernetztes Polyethylen (XLPE)
- Isolierungsdurchmesser: 1.20 ± 0.10 mm
- Farbcodierung: Weiß/Blau
- Drain Wire: 7 x 0.20 mm verzinntes ultra-reines sauerstofffreies Kupfer
- Drain Wire Size: 7 x 0.20 mm, 0.22 mm², AWG 24/7
- Schirm: Aluminium/Polyester Folie > 150% Abdeckung
- Mantelmaterial: Flexibles PVC/Neopren-Composite
- Gesamtdurchmesser: 3.50 ± 0.10 mm
- Biegeradius: 10 x Gesamtdurchmesser
- Betriebstemperatur: -20 bis +70 °C
Elektrische Spezifikationen:
- Widerstand:
- Leiter: < 85 Ohm/km
- Isolierung: > 5000 MOhm/km
- Kapazität:
- Core to Core: 65 pF/m
- Core to Screen: 135 pF/m
Verfügbare Farben:

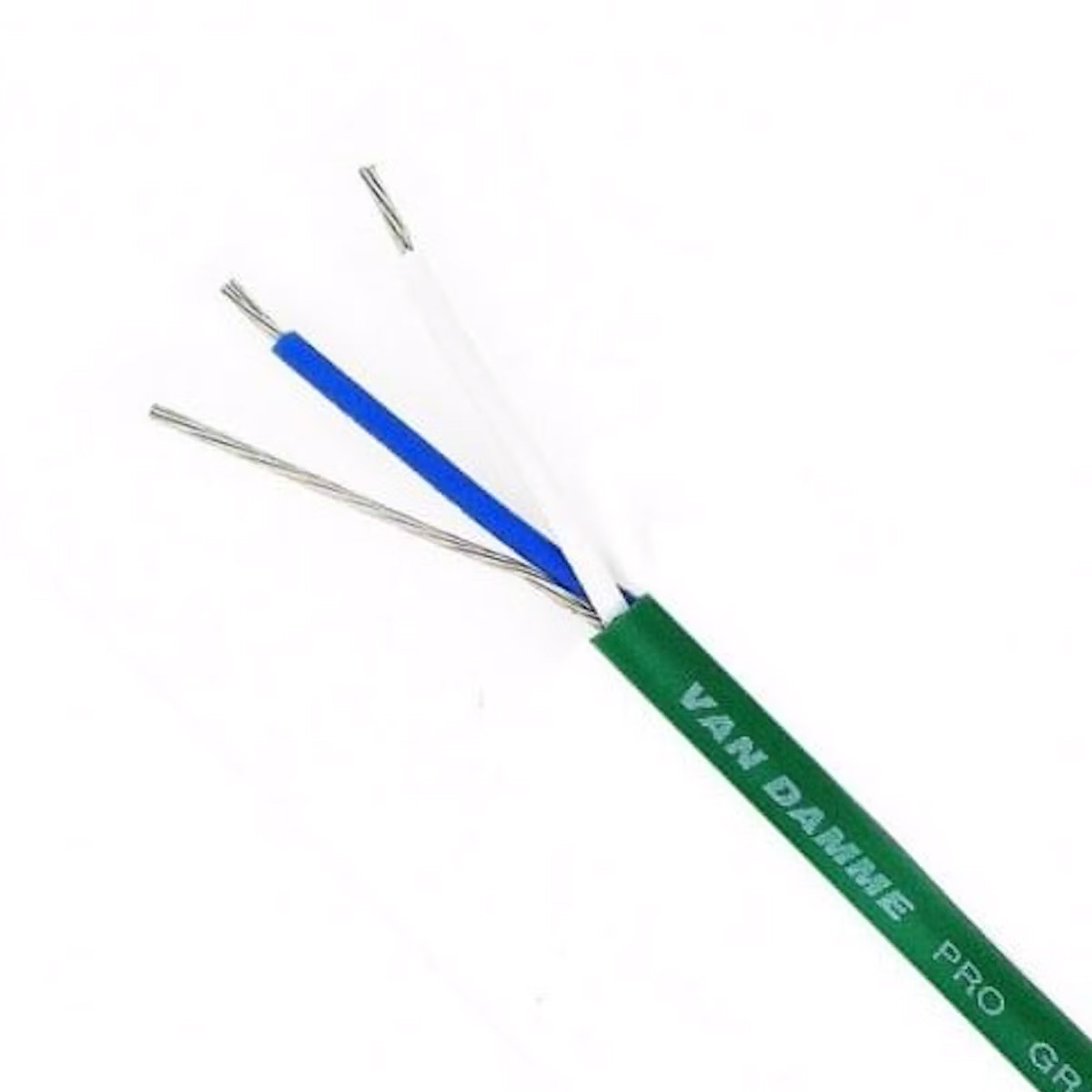

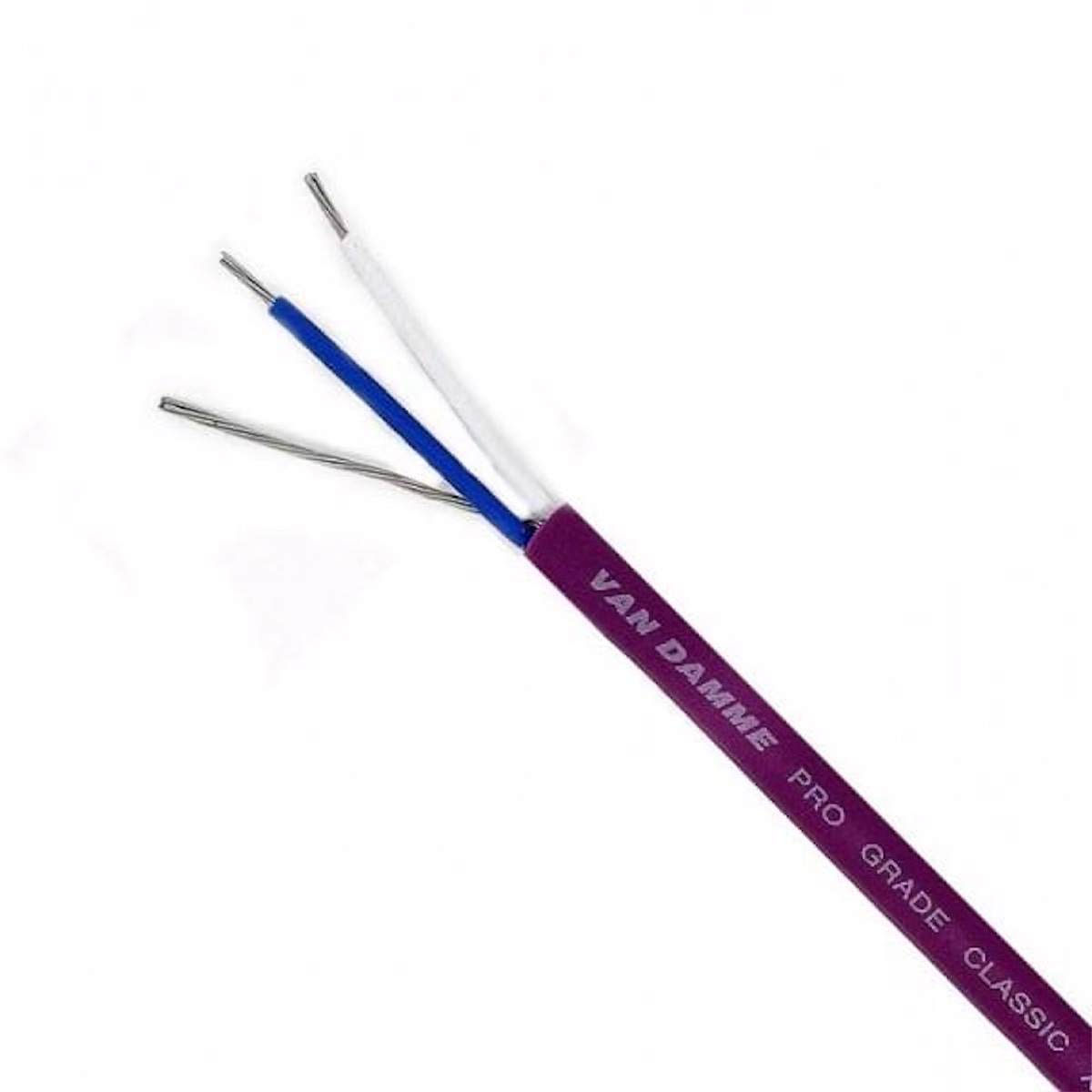

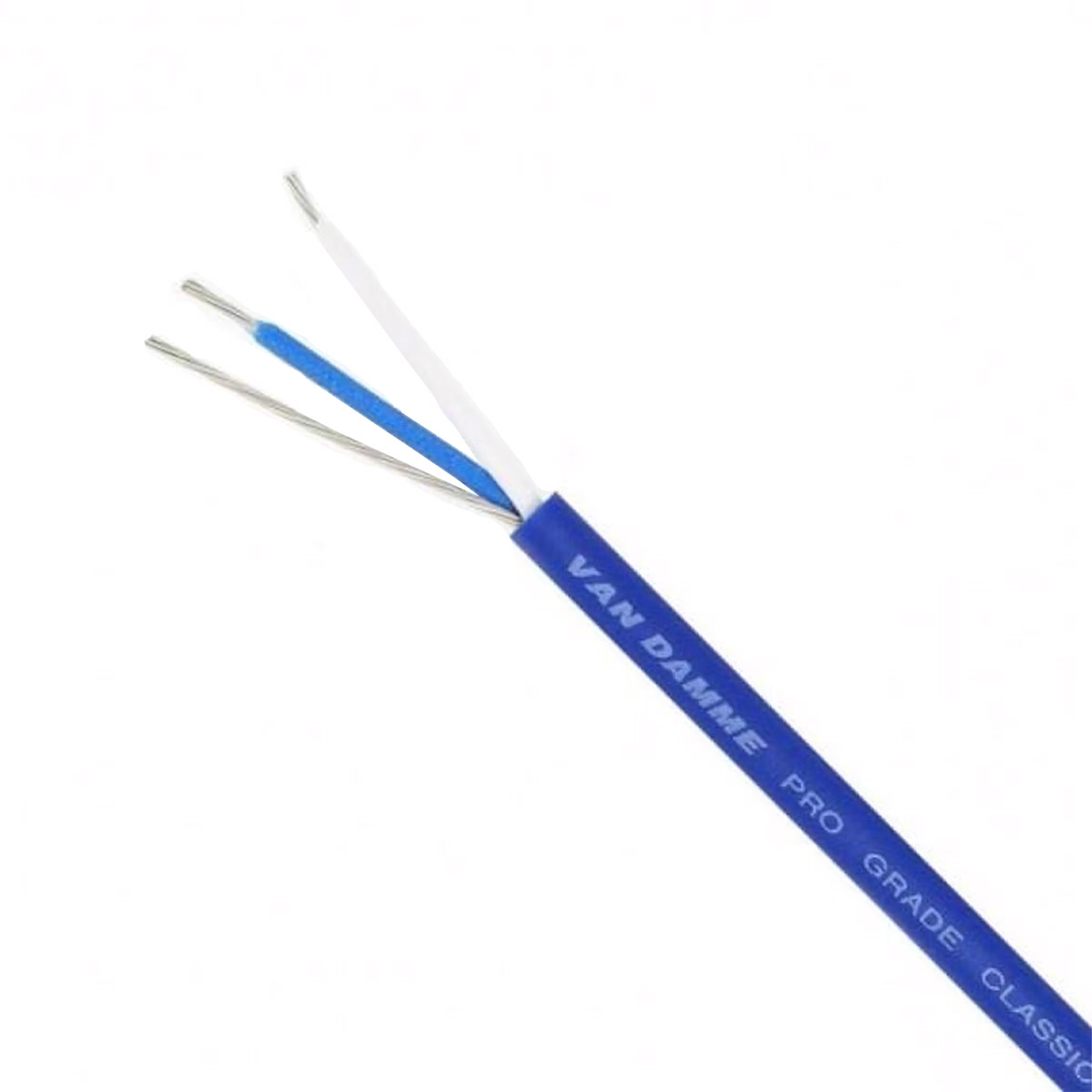

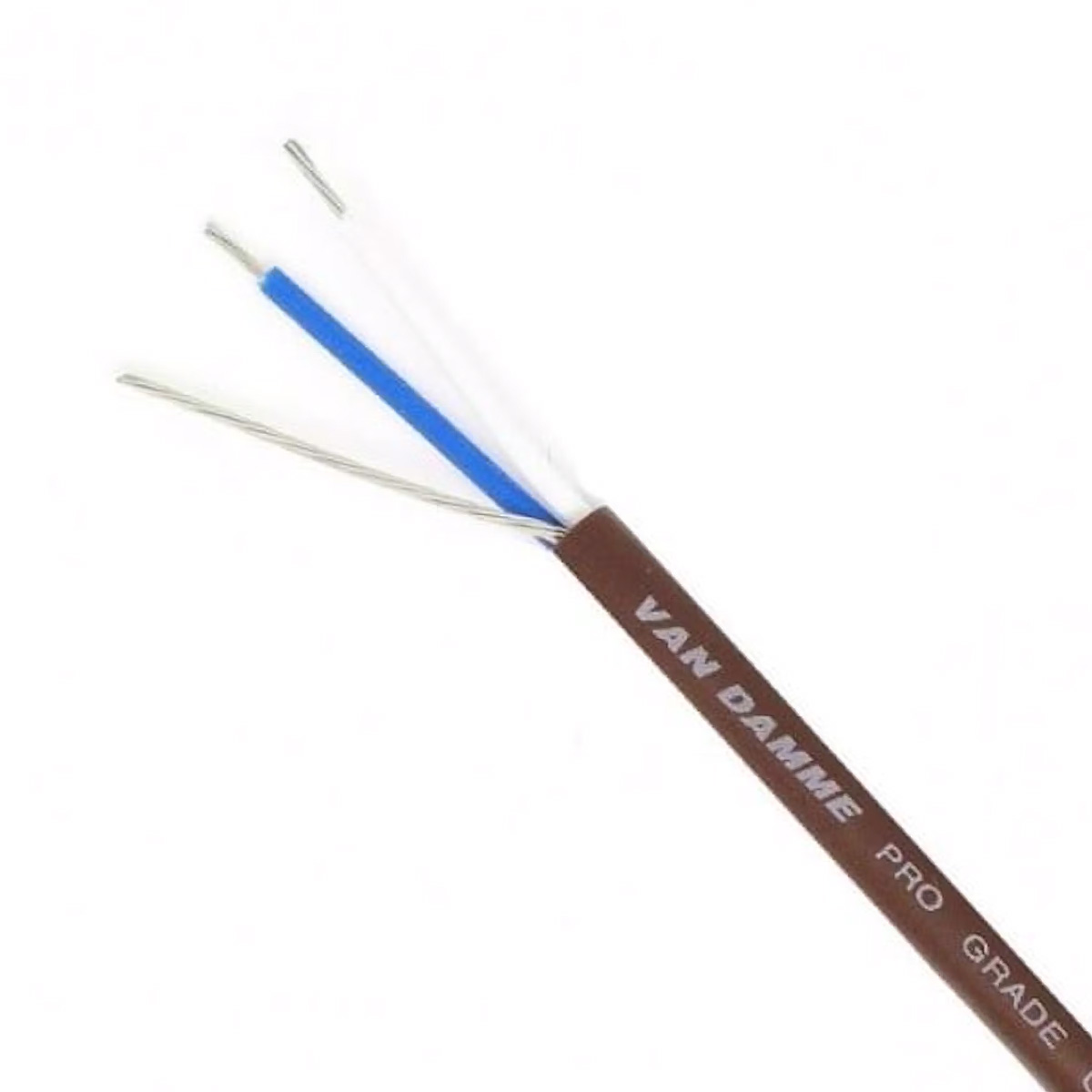

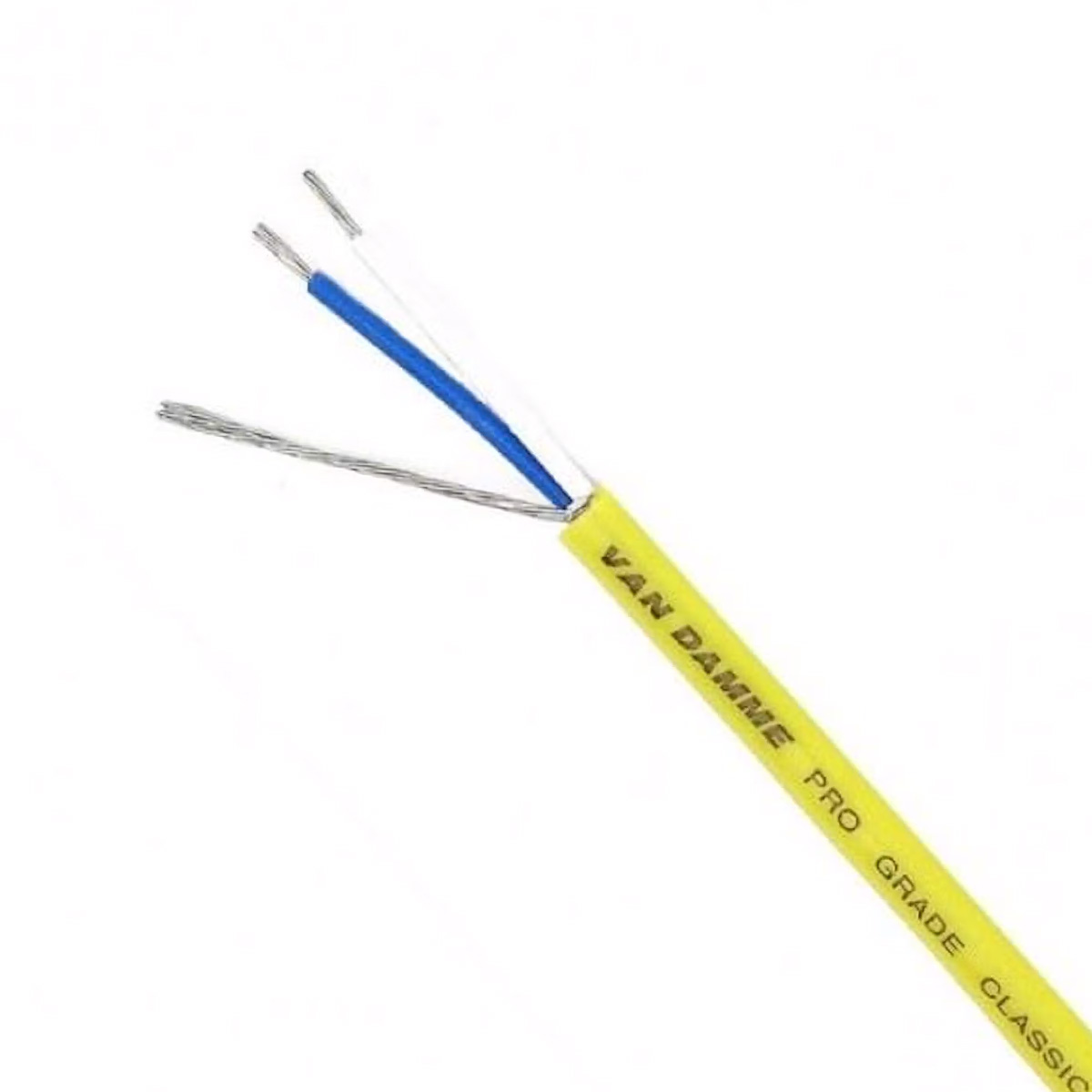

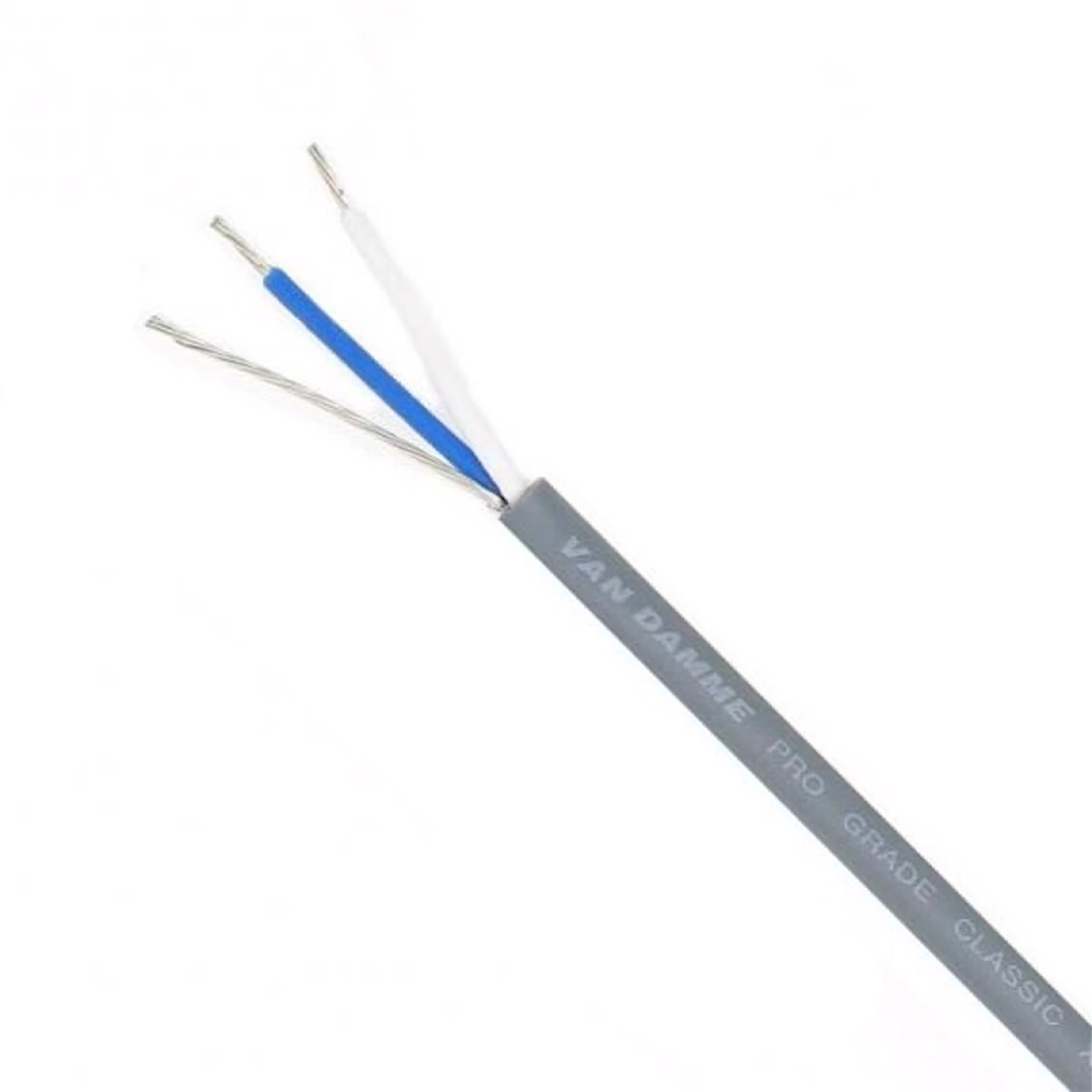

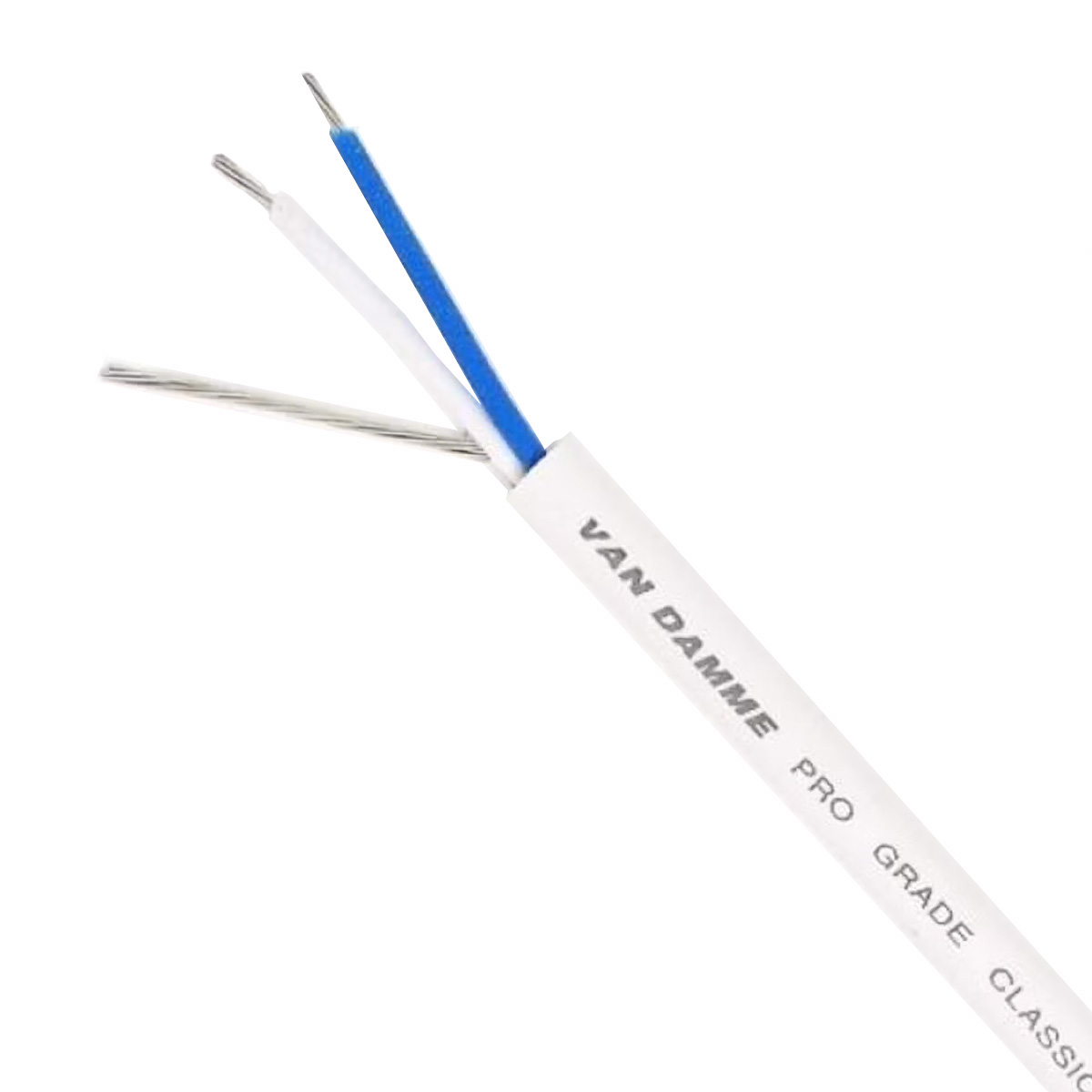

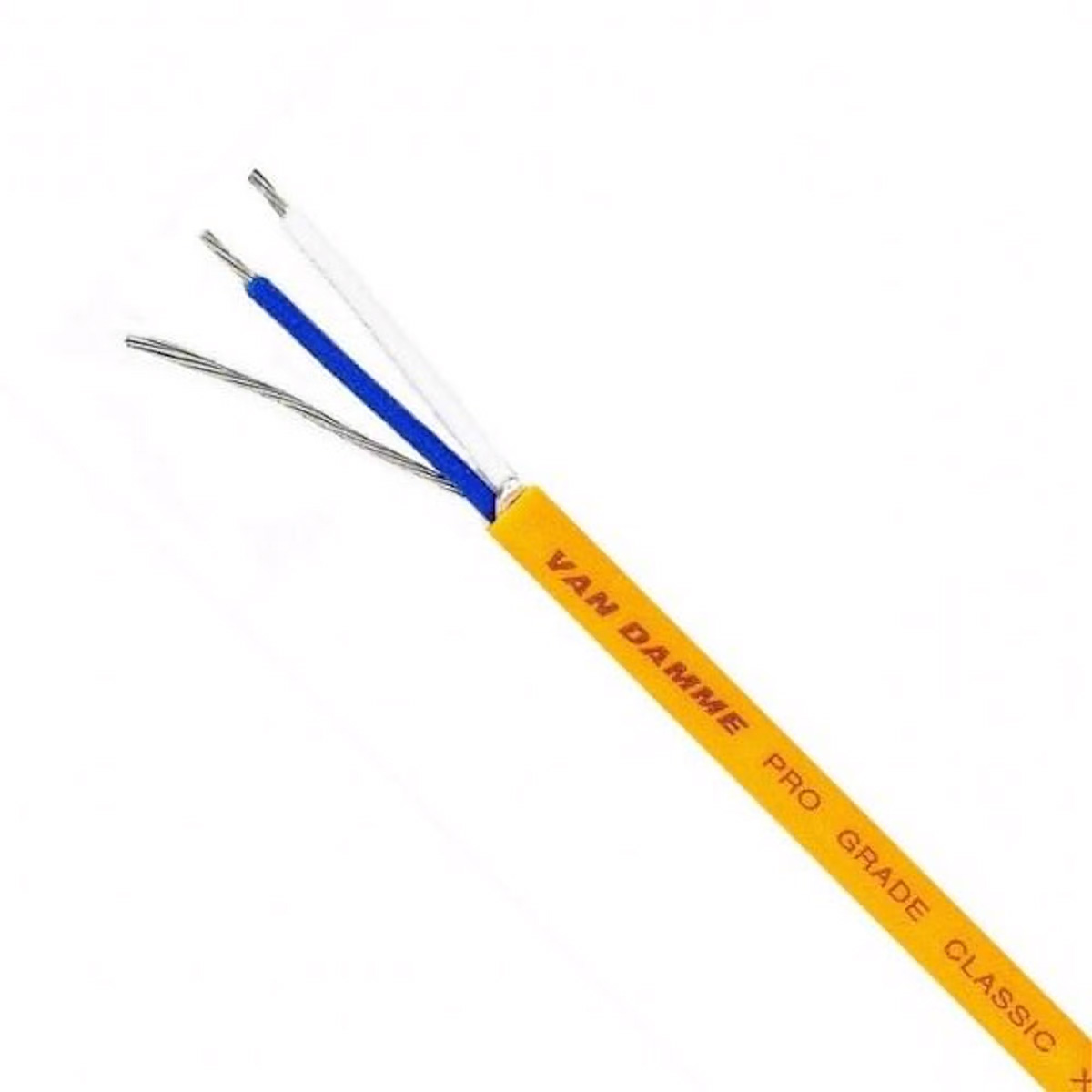

Das Kabel ist in verschiedenen Farben mit spezifischen RAL-Codes erhältlich, Farboptionen umfassen Jet Black, Ultramarine Blue, Traffic Red und sechs weitere Farben.
Standards und Compliance:
- RoHS-konform: 2011/65/EU
- REACH-konform
Dokumente
| Farbe | Schwarz, Braun, Blau, Gelb, Grau, Grün, Orange, Rot, Violett, Weiß |
|---|---|
| Isolierung | Aluminium, Polyesterfolie |
| Mantel | Flexibler PVC, Neopren-Komposit |
| LSZH / FRNC | nein |
| Widerstand-Isolierung MOhm/km | 5000 |
| Gesamtdurchmesser (OD) | 3.50mm |
| Signal Level | Line Level, Mic Level |
| Kabelaufbau | symmetrisch |
| max. Betriebstemperatur (⁰C) | 70 |
| Kapazität Core to Core (pF/m) | 65 |
| min. Betriebstemperatur (⁰C) | -20 |
| Kapazität Core to Screen (pF/m) | 130 |
| Passende Konnektoren | Neutrik NC3FM-C, Neutrik NC3RX Serie, Neutrik NC3XX Serie, Neutrik NC5RX Serie, Neutrik NC5XX Serie, Neutrik NJ3FC6, Neutrik NP3RX Serie, Neutrik NP3TB B-Gauge Serie, Neutrik NP3TT Serie, Neutrik NP3X Serie, Rean NYS231LL Serie |
| Biegegrad x Gesamtdurchmesser | 10 |
| Leiterwiderstand Ohm/km | 85 |
| Leiteraufbau | AWG 24/7 |
| max. Übertragungslänge (m) | 30 |
| Anwendungsgebiet | Broadcast, Live, Öffentliche Gebäude |
